CZ-6101
◼ Встроенный концевой выключатель CM горизонтального типа
◼ Высокая механическая прочность, в основном состоит из алюминиевого литья
◼ Водонепроницаемая и маслонепроницаемая конструкция
◼ Такое же номинальное значение и характеристики, как у концевого выключателя CM горизонтального типа
◼ Различные приводы для разных применений
Номинальные параметры
|
Номинальное напряжение |
Ненагрузочная нагрузка (A) |
Индуктивная нагрузка (A) |
||||||
|
Резистивная нагрузка |
Ламповая нагрузка |
Индуктивная нагрузка |
Моторная нагрузка |
|||||
|
NC |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
|
|
125VAC 250VAC
|
5
|
5
|
1.5
|
0.7 0.5
|
3
|
3
|
2
|
1
|
|
8VDC |
5 |
5 |
3 |
3 |
5 |
4 |
3 |
3 |
|
14VDC |
5 |
5 |
3 |
3 |
4 |
4 |
3 |
3 |
|
30VDC |
5 |
5 |
3 |
3 |
4 |
4 |
3 |
3 |
|
125VDC |
0.4 |
0.4 |
||||||
|
250VDC |
0.2 |
0.2 |
||||||
|
Пусковой ток |
N.C: ниже 24А, N.O: ниже 12А |
|||||||
ПРИМЕЧАНИЯ: 1.Индуктивная нагрузка имеет коэффициент мощности не менее 0,4 (AC) и постоянную времени не более 7 мс (DC).
2.Ламповая нагрузка имеет пусковой ток в 10 раз больше установившегося тока, в то время как двигательная нагрузка имеет пусковой ток в 6 раз больше установившегося тока.
3.Изделие с пружиной, его рабочая зона операционной части находится в пределах одной трети от всей длины пружины от переднего конца пружины.
|
Скорость срабатывания |
5мм-0.5м/с |
|
Рабочая частота |
Электрическая: 20 операций/мин |
|
Контактное сопротивление |
25мОм макс. (начальное значение) |
|
Сопротивление изоляции |
100мОм мин. (ниже 500В постоянного тока) |
|
Электрическая прочность |
1500В переменного тока, 50/60 Гц в течение 1 минуты между токоведущими и нетоковедущими металлическими частями |
|
1500В переменного тока, 50/60 Гц в течение 1 минуты между токоведущими и нетоковедущими металлическими частями |
|
|
1500В переменного тока, 50/60 Гц в течение 1 минуты между каждой клеммой и землей |
|
|
Вибрация |
10-55Гц, 1.5мм двойная амплитуда |
|
Удар |
Механическая долговечность: 1 000м/с² (около 100G) Неисправность: 300м/с² (около 30G) |
|
Температура окружающей среды |
Использование: -20~+80℃ (без обледенения) |
|
Влажность |
<95% относительной влажности |
|
Электрический срок службы |
500 000 операций и более |
|
Степень защиты |
IP66 |
|

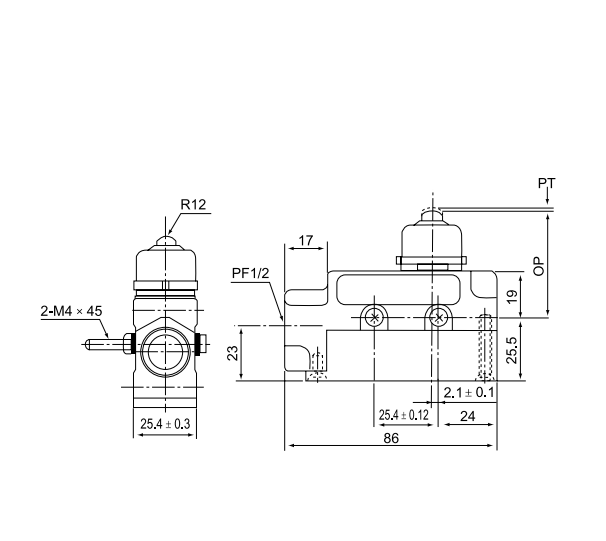

Модель |
TZ-6 |
TZ- 6001 |
TZ- 6002 |
TZ- 6003 |
TZ- 6004 |
TZ- 6043 |
TZ- 6101 |
TZ- 6102 |
TZ- 6103 |
TZ- 6104 |
TZ- 6143 |
|
рабочее усилие |
OF(Max) |
250 ~350г |
250 ~350г |
570г |
570г |
800г |
500г |
640г |
640г |
||
|
Сила отпускания |
РС(Мин.) |
114г |
114г |
170г |
170г |
240г |
100г |
230г |
230г |
||
|
Предварительный ход |
ПХ(Макс.) |
0,4мм |
0,5мм |
4мм |
4мм |
2мм |
1мм |
5мм |
5мм |
||
|
Дифференциал движения |
ДД(Макс.) |
0.05мм |
0.05мм |
0,4мм |
0,4мм |
0.1мм |
0.12мм |
0,4мм |
0,4мм |
||
|
перемещение |
ОТ(Мин.) |
5.5мм |
3.6мм |
6мм |
6мм |
5мм |
3.5мм |
6мм |
6мм |
||
|
рабочее положение |
Оп(мм.) |
38.2±0.8мм |
49.7±1мм |
|
|
45.8±0.8мм |
49.7±0.8мм |
|
|||
