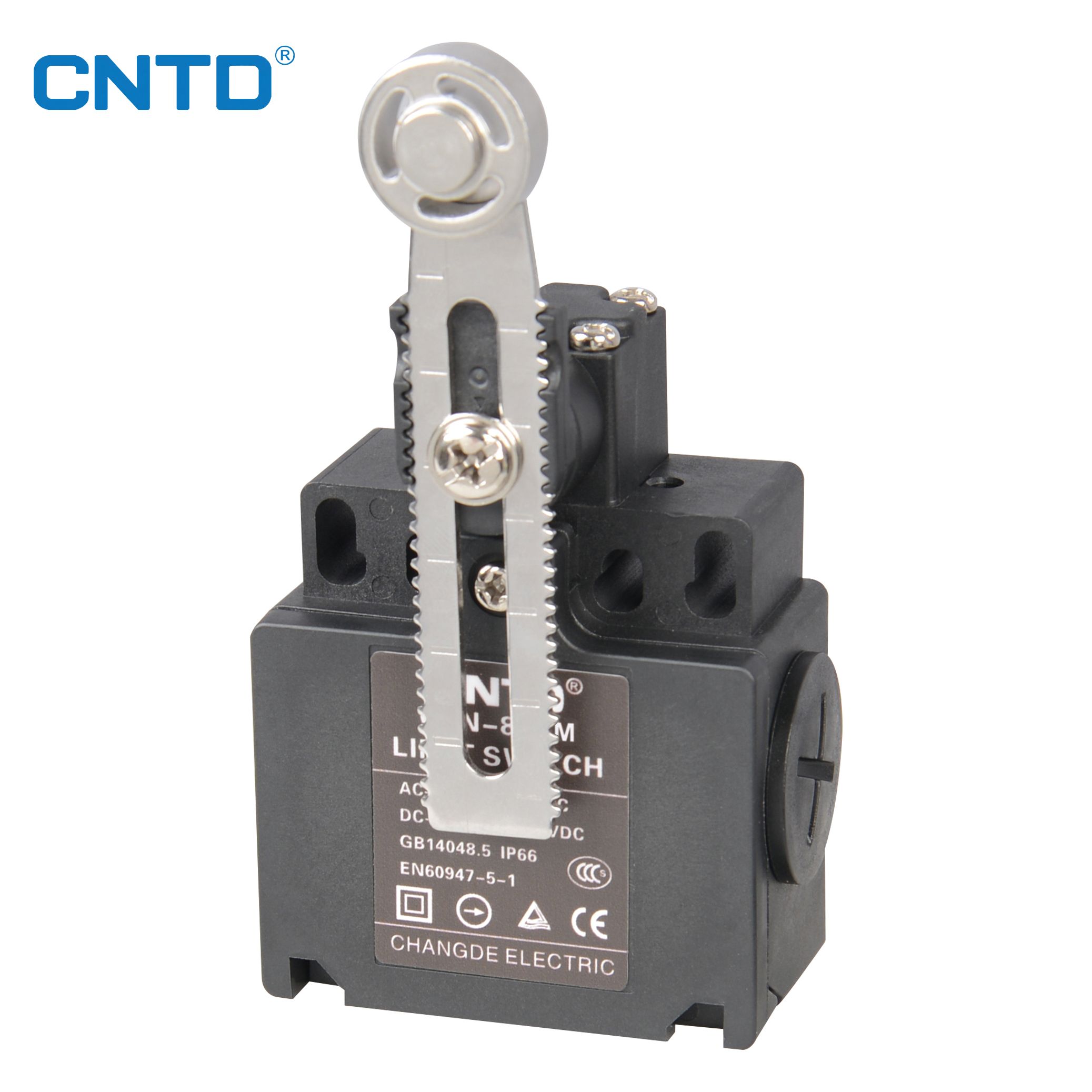

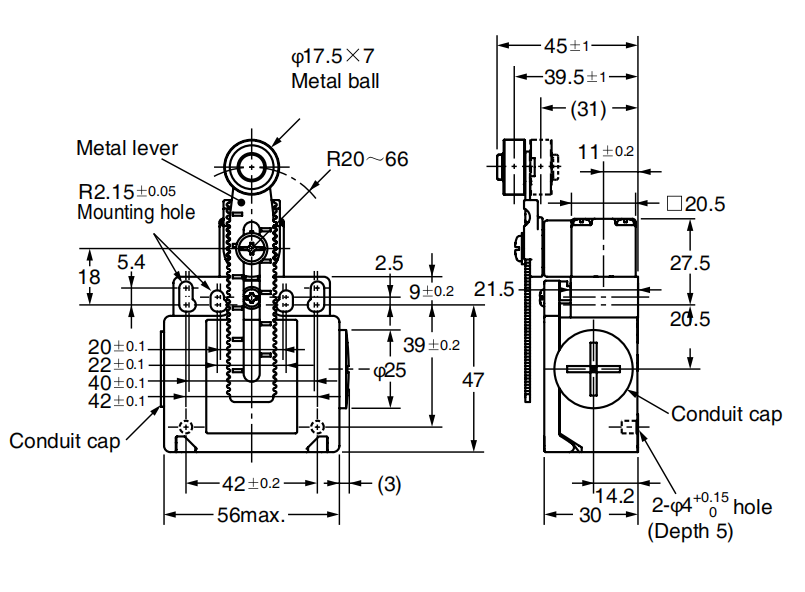

C4N-812M
◼ Устройство принудительного открытия (только NC контакты), для разрыва контакта
◼ когда контакт имеет плавление и другие неисправности
◼ Усиленная верхняя уплотнительная конструкция повышает герметичность
◼ Встроенный держатель контакта имеет быстродействующий тип: 1NC/1NO; Медленное действие: 1NC
/1NO и 2NC
|
Пункт |
Код |
Описание |
|
①Размер гофры / коннектора |
1 |
Pg13.5 (тип трубы 1) |
|
4 |
M20 (тип трубы 1) |
|
|
5 |
Pg13.5 (тип труб 2) |
|
|
8 |
M20 (тип труб 2) |
|
|
②Встроенный выключатель |
1 |
1NC/1NO (тип быстродействующий) |
|
2 |
2NC (быстродействующий тип) |
|
|
A |
1NC/1NO (медленнодействующий тип) |
|
|
B |
2NC (медленнодействующий тип) |
|
|
③Головка и ведущий стержень |
20 |
Роликовый рычаг (рычаг из смолы, смола шар) |
|
22 |
Рычаг ролика (металлический рычаг, смола шара) |
|
|
25 |
Рычаг ролика (металлический рычаг, металлическая смола шара) |
|
|
2G |
Регулируемый рычаг ролика, форма замка (металлический рычаг, смола шара) |
|
|
2H |
Регулируемый рычаг ролика, форма замка (металлический рычаг, резиновый шар) |
|
|
2M |
Регулируемый рычаг ролика, форма замка (металлический рычаг, металлическая смола шара) |
|
|
31 |
Тип верхнего штока |
|
|
32 |
Тип верхнего штока с шариком |
|
|
62 |
Односторонний кантилеверный тип с шариком (горизонтальный) |
|
|
72 |
Односторонний кантилеверный тип с шариком (вертикальный) |
|
|
80 |
Тип щетки |
|
|
87 |
Тип пластиковой палочки |
|
Уровень защиты |
IP66 |
|
|
Жизнь |
Электрический |
Более 500 000 раз (AC250V 3A, сопротивление нагрузки) |
|
Скорость работы |
1мм-0,5м/с (тип C4N-4120) |
|
|
Частота работы |
Эл. Электрический: 30 операций/мин |
|
|
Контактное сопротивление |
25 мОм или менее |
|
|
Минимальная рабочая нагрузка |
1 мА резистивной нагрузки при напряжении ниже DC5V (стандартное опорное значение N) |
|
|
Номинальное изоляционное напряжение (Ui) |
300В |
|
|
Класс защиты от электрического удара |
Класс II (двойная изоляция) |
|
|
Степень загрязнения (условия использования) |
Степень загрязнения 3 (EN60947-5-1) |
|
|
Напряжение пробоя (EN60947-5-1) |
Между гомополярными выводами: 2,5 кВ |
|
|
Между гетерополярными выводами: 2,5 кВ |
||
|
Между выводами и не заряженными металлическими частями: 6 кВ |
||
|
Изоляционное сопротивление |
Свыше 100 МОм |
|
|
Зазор контакта |
Минимальный быстродействующий тип 2х0,5 мм,
Минимальный медленнодействующий тип 2х2 мм
|
|
|
Вибрация |
Неисправность |
10 ～ 55 Гц 0,75 мм одиночная амплитуда |
|
Удар |
Продолжительность |
1,000 м/с2 |
|
Неисправность |
300 м/с2 |
|
|
Окружающая температура |
Использование: -20~+70℃ (без образования льда) |
|
|
Окружающая влажность |
Менее 95% относительной влажности |
|
|
Вес |
Около 82 г (D4N-1120)
Около 99 г (D4N-5120)
|
|
Примечание 2. После того, как контакт подключен к стандартной нагрузке, его нельзя использовать для подключения меньшей нагрузки. В противном случае контакт может иметь шероховатую поверхность и потерять надежность контакта.
*1. Уровень защиты получен на основе метода испытаний (EN60947-5-1). Пожалуйста, убедитесь в герметичности при реальных условиях эксплуатации перед использованием. Коробка переключателя имеет структуру, устойчивую к пыли и маслу, но ее следует использовать в местах без пыли, масла и химических веществ. В противном случае это может привести к преждевременному износу, повреждению или неисправности.
2. Прочность для окружающей температуры от 5℃ до 35℃ и влажности от 40% до 70% относительной влажности. Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
*3. При температуре окружающей среды выше 35℃, более чем 2 цепи 3A 250VAC
нагрузки запрещены.
*4. Значения будут различаться в зависимости от частоты переключения, условий окружающей среды, уровня надежности и других факторов. Пожалуйста, предварительно подтвердите фактическую нагрузку.
Механизм принудительного отключения
Быстродействующий тип (1NC/1NO)(2NC), медленнодействующий тип (2NC)
|
Модель
Характеристики действия |
C4N-□120 C4N-□220 C4N-□B20 |
C4N-□122 C4N-□222 C4N-□B22 |
C4N-□125 C4N-□225 C4N-□B25 |
C4N-□226 C4N □B26 |
C4N-□131 C4N-□231 C4N-□B31 |
C4N-□132 C4N-□232 C4N-□B32 |
C4N-□162 C4N-□262 C4N-□B62 |
C4N-□172 C4N-□272 C4N-□B72 |
C4N-□12H C4N-□22H C4N-□B2H |
C4N-12G C4N-□12M C4N-□22G C4N-□B2G*4 |
C4N-□□80 |
C4N-□□ 87 |
||
|
Сила действия |
ОФ |
Максимум. |
5.0N |
6.5N |
6.5N |
5.0N |
5.0N |
4.5N |
1.5N |
1.5N |
||||
|
Восстановительная сила |
RF |
Минимум. |
0.5N |
1.5N |
1.5N |
0.8N |
0.8N |
0,4Н |
|
|
||||
|
Предпутешествие |
PT |
|
18~27° |
2мм |
2мм |
4мм |
4мм |
18 ～ 27° |
15° |
15° |
||||
|
Перехлест |
OT |
Минимум. |
40° |
4мм |
4мм |
5мм |
5мм |
40° |
|
|
||||
|
Плохая ходимость |
МД |
Макс.*1 |
14° |
1мм |
1мм |
1,5мм |
1,5мм |
14° |
|
|
||||
|
Положение действия |
ОП |
|
—— |
18,2±0,5 мм |
28,6±0,8 мм |
37±0,8 мм |
27±0,8 мм |
—— |
|
|
||||
|
Общий ход |
TT |
*2 |
(80° ) |
(6 мм) |
(6 мм) |
(9мм) |
(9мм) |
(80° ) |
|
|
||||
|
Принудительный отключенный предварительный ход |
Точка |
Мин.*3 |
50° |
3,2 мм |
3,2 мм |
5,8 мм |
4,8 мм |
50° |
|
|
||||
|
Принудительно отключенная сила |
DOF |
Мин.*3 |
20N |
20N |
20N |
20N |
20N |
20N |
|
|||||
*1. Только для быстродействующего типа.
*2. Ориентировочные значения.
*3. Только для медленно действующего типа. Для безопасного использования, пожалуйста, убедитесь, что все значения находятся в пределах максимального или минимального.
*4. Значение свойства при длине рычага 32 мм.
